ТЕХНИЧЕСКОЕ ОПИСАНИЕ
 Бомбардировщик «Хейнкель» Не.177 считается двухмоторным (все-таки — два сдвоенных двигателя) цельнометаллическим свободнонесущим среднепланом цельнометаллической конструкции.
Фюзеляж: Цельнометаллический полумонокок квадратного сечения С сильно скругленными углами. Силовой набор состоит из 52 шпангоутов и стрингеров. Обшивка — дюралевые листы, приклепанные впотай. Технологически фюзеляж делился на пять частей. Люк для входа экипажа в самолет находился в нижней части подфюзеляжной гондолы, дополнительный лаз имелся в днище задней части фюзеляжа. Застекленный колпак хвостовой стрелковой турели открывался откидыванием вбок.
Крыло однолонжеронное с двумя вспомогательными лонжеронами, трапециевидной формы с закругленными законцовками. В центроплане к главному лонжерону крепились моторамы. В передних частях центроплана оборудованы ниши для внутренних стоек шасси, а в консолях — ниши для внешних стоек. За ними располагались крыльевые бензо- и маслобаки. В корневых частях консолей установлены маслорадиаторы. Интересной особенностью ранних модификаций Не.177 (до А-5) были выдвижные расщепляющиеся элероны и закрылки Фаулера, идущие вдоль всей задней кромки крыла. Выпуск закрылков увеличивал площадь крыла примерно на 20%. Каждый элерон состоял из верхней и нижней частей. При выпуске закрылков нижняя часть элерона отклонялась синхронно с ними, в то время как верхняя обеспечивала управление по крену. Нововведение себя не оправдало, и на модификации А-5 появились обычные элероны с триммерами и закрылки Флеттнера. Проводка элеронов и закрылков жесткая, триммеров — мягкая, тросовая.
Оперение обычного типа, киль и стабилизатор однолонжеронные, трапециевидной формы. Стабилизатор на ранних модификациях переставляемый, начиная с А-3 — с фиксированным углом установки +2°. Рули с металлической обшивкой снабжены триммерами и закрылками Флеттнера. Проводка рулей жесткая.

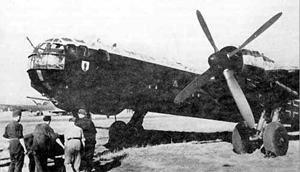

Шасси Не.177 A-7 «Гриф». Обратите внимание на раздельные ниши уборки шасси |
Шасси трехточечное классической схемы. Характерной особенностью машины были сдвоенные основные стойки, каждая из которых состояла из двух отдельных «полустоек» со своими колесами и механизмами уборки. Внутренние «полустойки» убирались по направлению к фюзеляжу, а внешние — к концам крыла. Такая конструкция вызвана стремлением уменьшить нагрузку на колеса и вписать довольно массивные элементы шасси в относительно тонкое крыло, не «раздувая» при этом мотогондолы. Хвостовое колесо также убиралось в полете поворотом назад, в фюзеляж. Выпуск стоек и щитков шасси осуществлялся с помощью гидропривода. Щитки в стояночном положении закрыты и открывались только в момент выпуска-уборки. Амортизация основных стоек воздушно-масляная, хвостовой — пружинная.
Силовая установка Не.177 в общих чертах уже представлена в статье. В качестве дополнительных подробностей можно сказать, что каждая спарка двигателей вращала через понижающий редуктор четырехлопастный винт изменяемого шага — автомат VDM диаметром 4,5 м. В случае нештатной ситуации любой двигатель мог быть отключен вручную, для чего служили специальные муфты сцепления.
Двигательные установки охлаждались смесью воды и этиленгликоля, причем для повышения живучести система охлаждения каждого мотора являлась полностью автономным агрегатом. С этой же целью лобовые радиаторы в мотогондолах делились на четыре замкнутые секции. Прохождение воздуха через радиаторы регулировалось автоматически с помощью термостатов и гидроуправляемых жалюзи. Также автоматически действовали и системы пожаротушения.
ЧЕРТЕЖИ

ОКРАСКА И ОБОЗНАЧЕНИЯ
Не.177 A-5/R6 из KG 40 «Хольцхаммер», Франция, 1944 г.
Не.177 A-3/R2 из 2-й эскадрильи KG 4, Франция, апрель 1944 г.
Не.177 A-5/R2 из 5./KG 100, Дания, лето 1944 г.
Не.177 A-5/R2 из штабного звена 1-й бомбардировочной эскадры (KG 1), Восточная Пруссия, лето 1944 г.
Не.177 A-5/R2 из 3-й эскадрильи KG 1, Восточная Пруссия, лето 1944 г.
Не.177 A-5/R6 из 2./KG40 «Хольцхаммер», Франция, весна 1944 г."
|
Сохранившиеся фотографии со всей очевидностью показывают, что прототипы Не.177 V1 — V3 окрашивались в соответствии со стандартами, принятыми в конце 30-х годов для бомбардировщиков Люфтваффе, т.е. RLM 70 Schwarz-Grun и RLM 71 Dunkelgrun (темно-зеленый и черно-зеленый) на верхних поверхностях фюзеляжа, крыльев и оперения, а также светло-голубой RLM 65 Hellblau на нижних поверхностях. Два последующих прототипа — Не.177 V4 и V5 целиком покрасили в светлый серо-зеленый цвет RLM 02 Grau. Затем сразу несколько прототипов, например V8, носили цвета RLM 70/71, только киль был RLM 02 Grau.
Самолеты, принадлежавшие к «нулевой» серии, были покрыты тем же стандартным камуфляжем RLM 70/71/65. На все последующие серийные самолеты наносилась гораздо более сложная защитная окраска.
Инструкция, составленная с чисто немецкой аккуратностью, рекомендовала производить покраску верхних поверхностей самолета красками RLM 70 и RLM 71, а киль красить краской RLM 02 Grau. Боковые поверхности фюзеляжа окрашивались краской RLM 65 Hellblau. По ней распылителем наносились пятна неправильной формы различных оттенков зеленого (RLM 70/71) и серо-зеленого (RLM 02) цветов.
Окраска, принятая в эскадре KG 40, имела свои особенности: шесть самолетов Не.177А-3 были перекрашены по стандартам морской авиации в цвета RLM 72 Grun и RLM 73 Grun, примерно соответствующие RLM 70/71. У некоторых машин зелеными были только верх фюзеляжа и крыльев, все остальные поверхности красились в светлый серо-голубой цвет, на который наносились темно-зеленые «кляксы» неправильной формы.
Иным способом окрашивались самолеты из KG 100 и KG 1, совершавшие ночные налеты на Великобританию. Их нижние поверхности были матово-черные, а верхние — черно-серые. Эскадра «Гинденбург», воевавшая на восточном фронте, применяла самолеты, однородно покрашенные краской RLM 65 или близкой к ней по тону RLM 76. На верхних поверхностях были разбросаны темно-серые пятна неправильной формы.
Согласно правилам, регламентирующим нанесение опознавательных знаков, свастика на киле имела размеры 750×750 мм, ширина каждого ответвления — 150 мм, ширина белых обводок — 30 мм. Крест, наносимый на фюзеляж, был покрупнее — общий размер 1500×1500 мм, ширина ответвления — 375 мм, белая окантовка — 30 мм. Таких же размеров кресты надлежало рисовать на нижних поверхностях консолей крыла. «Верхние» крыльевые кресты имели общий размер 900×900 мм, ширина одной «балки» (ответвления) составляла 225 мм, обрамление — те же 30 мм.
Важно отметить, что указанные габариты далеко не всегда соблюдались. К примеру, даже на прототипах размеры свастик «гуляли» от 1200 до 1500 мм. А в боевых частях порой рисовали совсем уж нестандартные кресты и свастики. В частности, достоверно известно (имеются соответствующие рапорта по команде), этим баловались в KG 1 и в KG 40. Так что, если соберетесь делать модель Не.177, ориентируйтесь в первую очередь по фотографиям.
Все строевые «Грифы» носили стандартные буквенно-цифровые обозначения боевых подразделений Люфтваффе. Обозначения рисовались на бортах фюзеляжа: два первых знака — с одной стороны креста, остальные — с другой. Буквы и цифры кода должны были иметь высоту 560 мм, ширину линий — 140 мм. Промежутки между знаками — 270 мм. Тактические обозначения самолета обычно повторялись (часто — в увеличенных размерах) на нижних поверхностях крыла.
Коды рисовали черной краской, кроме букв, обозначавших принадлежность самолета к определенному «штаффелю» (эскадрилье). Каждому «штаффелю» в «гешвадере» присваивался определенный цвет. Позднее в целях уменьшения заметности знаки стали рисовать в виде тонких контуров (белых на темном фоне и черных — на светлом). Начиная с 1944 г. обозначения иногда стали наносить в сильно уменьшенных размерах — высотой всего лишь 180-230 мм. Такие обозначения применялись во всех трех боевых частях, воевавших на самолетах Не 177, т.е. в KG 1, KG 40 и KG 100.
Внутренние поверхности самолета красились основной краской серо-зеленого цвета RLM 02 Grau, a также защитными лаками различных типов. Приборные доски окрашивали в цвет RLM 66 Grau (средне-серый), а деревянные детали — специальной краской серо-зеленого цвета Holz 02 либо — бесцветным лаком RLM 00.
Каждый самолет нес заводской номер, который чаще всего рисовался белой краской на киле. Иногда последние цифры заводского номера рисовали черной краской на борту подфюзеляжной гондолы.
